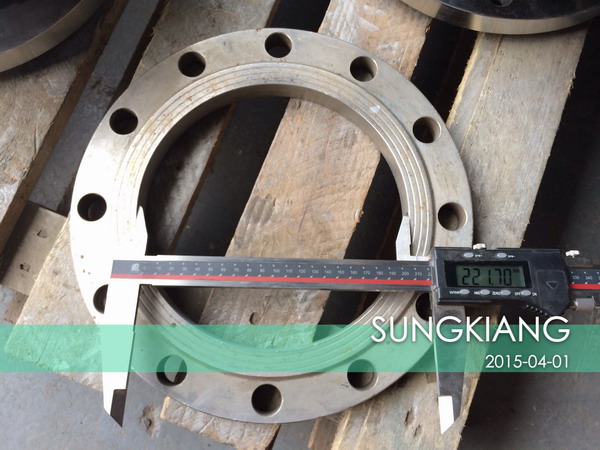

以下是DN200 - PN16平焊法蘭內徑尺寸：

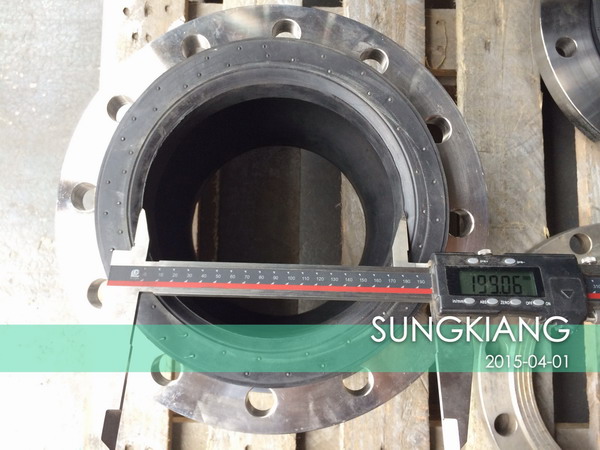

以下是DN200 – PN16橡膠接頭內徑尺寸：

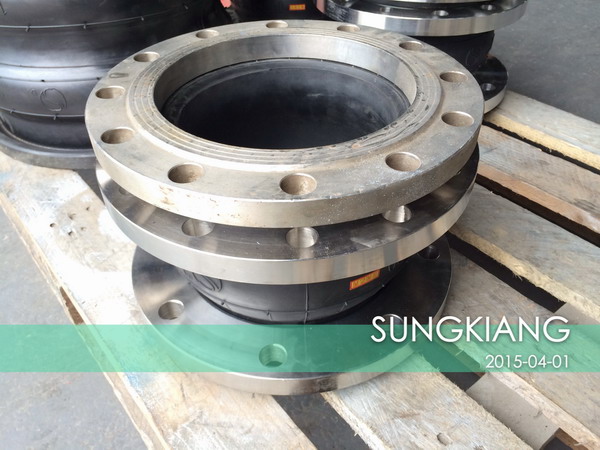

圖3 是平焊法蘭與橡膠接頭連接后，內徑相差很大，2個不同內徑出現：

外徑和厚度，法蘭孔數、孔徑都是一樣的，唯一不同的就是法蘭內徑：

以上圖片上的法蘭安裝后就是這種情況，只壓到橡膠密封面以半，如果說安裝的不同心，那么就會出現拉托現象：

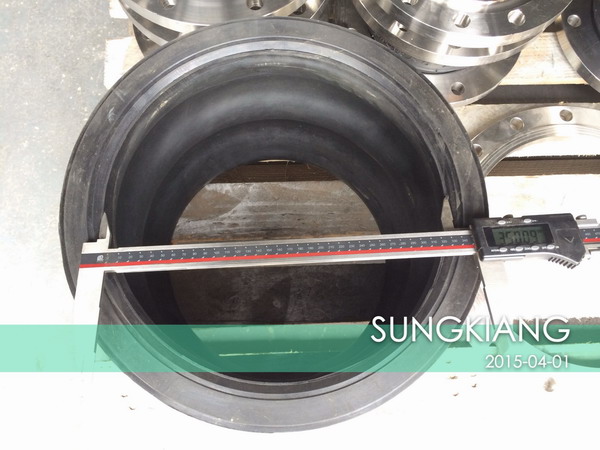

以下是DN350 雙球橡膠接頭內徑：

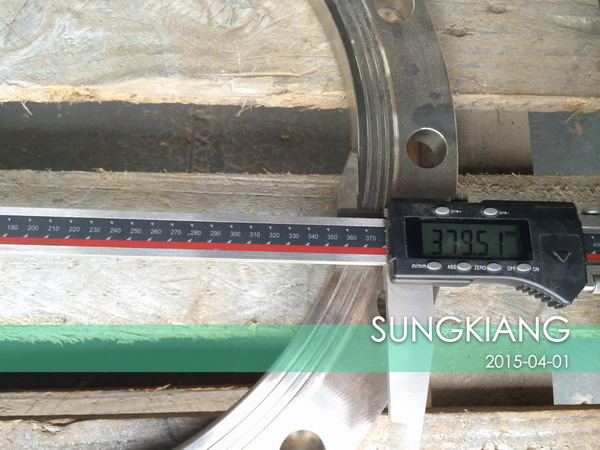

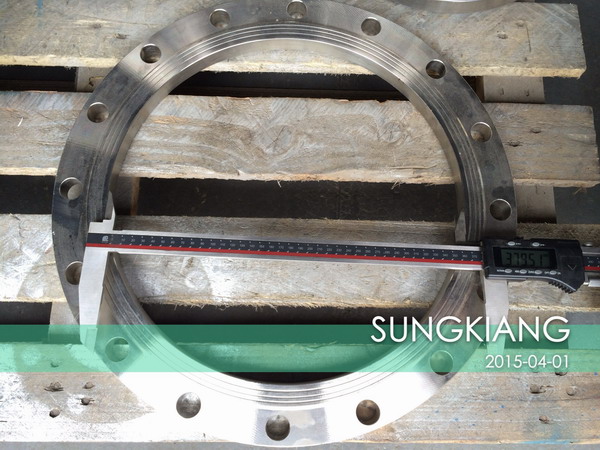

以下是DN350平焊法蘭內徑：

配套的平焊法蘭內徑比可曲撓橡膠接頭內徑大很多：

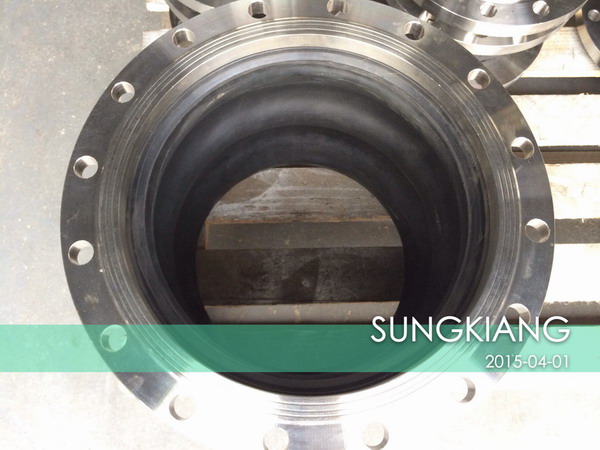

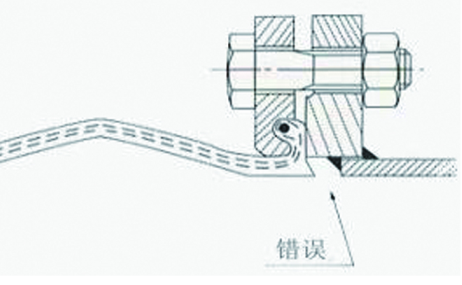

這個是把平焊法蘭配在橡膠接頭上后密封面相差很多：

請選擇正確的配套法蘭（軟密封蝶閥專用法蘭）
也需要正確的使用和安裝可曲撓橡膠接頭，這樣才能讓該產品達到最佳效果。

相關鏈接：橡膠接頭安裝說明
相關文章：避免橡膠接頭漏水的辦法：采用蝶閥專用法蘭！
以上信息由上海淞江減震器集團有限公司官方網站提供，如果您有更正確的資料可以撥打我公司電話：021-33666667來進行分享。
